一种电路板用电子元件衔接线

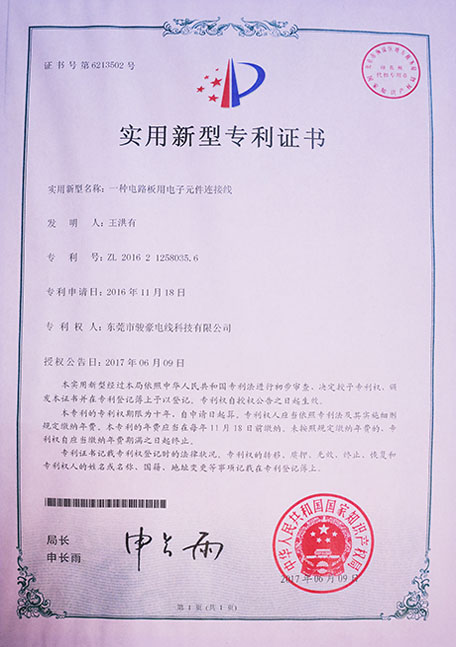

专利认证
申请颁布号：CN206236798U 颁布日期：2017-06-09
本实用新型公开了一种电路板用电子元件衔接线，蕴含衔接线端口、衔接线和导电线芯，所述衔接线端口内部设置有绝缘塑料，且绝缘塑料内部固定有金属接头，所述金属接头左右两端别离固定有导电螺纹杆和焊接环，所述衔接线通过端口后端与衔接线端口衔接，且衔接线表部设置有衔接器固定板，所述衔接器固定板上方装置有多口衔接器，且多口衔接器右侧固定有焊接环插口，所述焊接环插口通过导电柱与衔接线电性衔接，所述导电线芯表部均设置有绝缘层，且绝缘层表部设置有填充物，所述填充物表侧设置有内衬层，所述内衬层表部设置有衔接线表套 。本实用新型通过焊接环与电子元件相连，机能不变，可多个衔接线接入，使用方便 。
